| محل منبع: | چین |
| نام تجاری: | JCX |
| گواهی: | CE ISO |
| شماره مدل: | cz دستگاه رول شکل دهی |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD27990-USD33599PER SET |
| جزئیات بسته بندی: | بسته استاندارد دریا: پوشیده شده با فیلم پلاستیکی، ثابت شده در ظرف 40'gp |
| زمان تحویل: | 20 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 50 ست در ماه |
| کاربرد: | پانل ساخت و ساز | دیکویل: | 5 تن |
|---|---|---|---|
| رنگ ماشین: | سفارشی شده | بندر صادرات: | بندر تیانجین |
| ضخامت مواد: | 1.5-3.0 میلی متر | مناسب برای پردازش: | فولاد گلاوانیزه |
| مواد غلتک: | GCR15 یا CR12 | استفاده: | پرلین C یا Z سنگین |
| ظرفیت تولید: | 20M/min بدون پانچ |

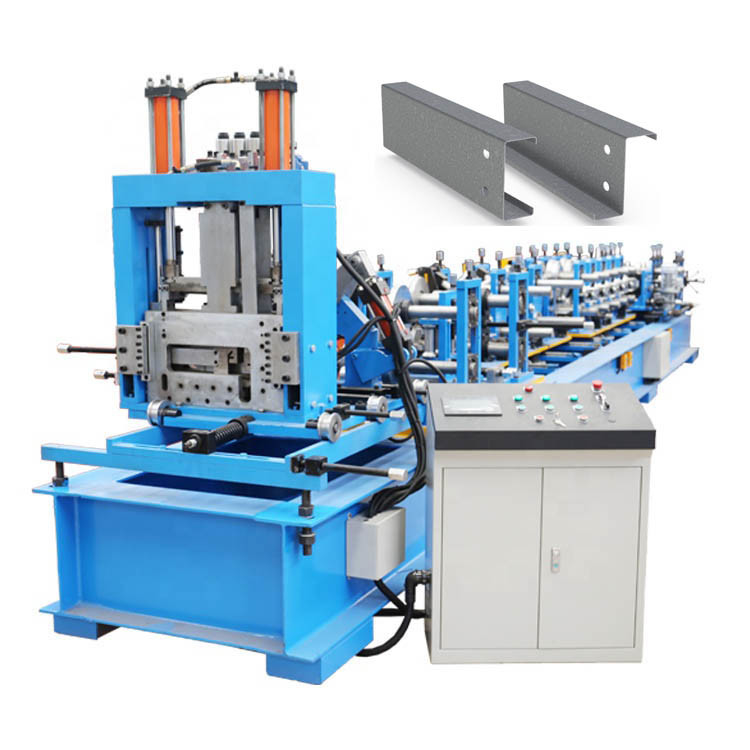

دستگاه شکل دهی رول پرلین کار سنگین قابل تعویض C/Z کاملا اتوماتیک
این دستگاه رول شکل دهی اتوماتیک C/Z یک تجهیزات حرفه ای برای ساخت پرلین C و purlin Z است.
فولاد CZ به طور گسترده ای در پرلین ها و تیرهای دیواری ساختمان های سازه های فولادی استفاده می شود و همچنین می تواند در خرپاهای سقف سبک وزن، براکت ها و سایر اجزای ساختمان ترکیب شود.علاوه بر این، می توان از آن برای ستون ها، تیرها و بازوها در تولید نور مکانیکی استفاده کرد.

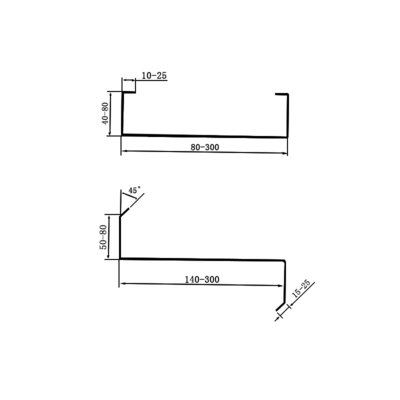

دستگاه شکل دهی رول برلین CZ ما می تواند بسازد
پرلین C: 80-300 میلی متر، ارتفاع 40-80 میلی متر.
پرلین Z: 120-300 میلی متر، ارتفاع: 40-80 میلی متر
سرعت شکل دهی: 25 متر در دقیقه به تعداد سوراخ های پانچ بستگی دارد.
1. متشکل از دستگاه شکل دهی رول پرلین CZ:
| نه | شرح | مقدار (مجموعه) | تذکر دهید |
| 1 | دیکویلر دستی 3T | 1 | |
| 2 | دستگاه هدایت | 1 | یک واحد کامل به عنوان ماشین اصلی |
| 3 | سیستم تشکیل دهنده اصلی | 1 | |
| 4 | سیستم انتقال | 1 | |
| 5 | گیوتین هیدرولیک | 1 | |
| 6 | میز پشتیبانی (3 متر / عدد،) | 1 | |
| 7 | ایستگاه هیدرولیک | 1 | |
| 8 | جعبه کنترل | 1 | |
| 9 | لوازم یدکی و ابزار | 1 | به عنوان لیست پیوست |
2. پارامترهای اصلی دستگاه شکل دهی رول پرلین CZ:
| مورد | پیکربندی | توضیحات |
| ماده خام | مواد پردازش | آلومینیوم، PPGI، ورق/کویل GI (Q235 & Q195MPA) |
| ضخامت مواد | 1.5-3.0 میلی متر، قابل تنظیم | |
| عرض تغذیه | طبق مدل ها | |
| عرض موثر |
C80-300 میلی متر و اندازه های بین این محدوده. Z140-300mm، هر اندازه بین این محدوده. ارتفاع: 45-80 میلی متر لبه: 10-20 میلی متر |
|
| دیکویل | ظرفیت | 5 تن |
| روش سفت کردن |
دست تکان دادن مرکز چهار پیوند به صورت بیرونی پشتیبانی می شود |
|
| ترمز | دوک نگه دارید | |
| ماشین شکل دهی اصلی | صفحه تغذیه | غلطک ها و شفت های هدایت کننده |
| تسطیح |
3+ پایین 4 غلتک + 2 ایستگاه راهنما جنس: فولاد درجه 45#، درمان با فرکانس بالا HRC58-62، ماشینکاری ریز بیرونی، روکش کروم پس از پرداخت |
|
| پله ها / شفت |
شفت محرک موتور: 40 Cr، مواد دیگر 45 # فولاد فن آوری پردازش: عملیات خاموش کردن و تمپر کردن HB210-230 + ماشینکاری خشن + سنگ زنی استوانه ای + آبکاری کروم سخت سطحی. |
|
| غلتک |
غلتک ها از فولاد بلبرینگ، کروم سطح 0.03-0.05 میلی متر استفاده می کنند، |
|
| صاف کردن | ده غلتک اختصاص داده شده برای صاف کردن شفت CZ + صاف کردن 4 ایستگاه، مجموعا 2 واحد صاف کننده. | |
| دستگاه هدایت | گیربکس، انتقال شفت بالا و پایین را با دنده تجهیز کنید. | |
| زنجیر | روش انتقال از زنجیرهای 1.5 اینچی استفاده می کند | |
| مشت زدن |
پایین کانال، سوراخ های تک و دو، سوراخ گرد Φ14mm&Φ16mm، سوراخ بلند: 28×16mm و 28×14mm اختیاری. سوراخ استاندارد: 28×16 میلی متر است |
|
| سیستم برش | برش دادن |
1. نوع برش جدید، بدون نیاز به تغییر قالب.از 80-300 2. تیغه برش: ضخامت 20 میلی متر 3. برش پست 4. مواد برش: Cr12 |
| موتور | موتور هیدرولیک 22 کیلووات، موتور 3*0.75 کیلووات برای تغییر اندازه | |
| سیستم کنترل | جعبه کنترل اصلی | 1 ست، (پلاگین هوانوردی) |
| تغییر راه | تغییر مدل: تعویض برقی (3 موتور: 0.75 کیلووات) | |
| کنترلر خارجی | 1 مجموعه، کنترل جلو و عقب در طول فرآیند تولید و فرآیند اشکال زدایی راحت است. | |
| برند اصلی لوازم یدکی | PLC: دلتا، صفحه نمایش لمسی: Weiview، شمارنده: Omron، عناصر الکتریکی: اشنایدر | |
| قدرت | 380 ولت، 3 فاز، 50 هرتز یا در صورت نیاز | |
| ایستگاه هیدرولیک | موتور هیدرولیک | نوع میله اتصال پیستون بیرونی پنج ستاره (نینگبو هانژو) |
| ایستگاه هیدرولیک | 22 کیلووات حجم مخزن سوخت 500 لیتر | |
| منشاء قطعات اصلی | شیر برقی Zhejiang Yongxin | |
| میز تمام شده | Q/ty | 2 ست میز تمام شده، 3 متر / مجموعه |
| ساختار |
لوله مربع در دو طرف جوش داده شده است. میله کشش چهار گوشه متصل است. پیچ ها ثابت شد. 5 غلتک حامل |
|
| ملزومات دیگر | زبان | تمام عملیات، متن دستورالعمل به زبان انگلیسی است |
| ظاهر | تمام اتصالات لحیم کاری باید به آرامی جلا داده شوند و رنگ باید پس از تراشیدن گل استفاده شود تا ظاهری زیبا داشته باشد. |

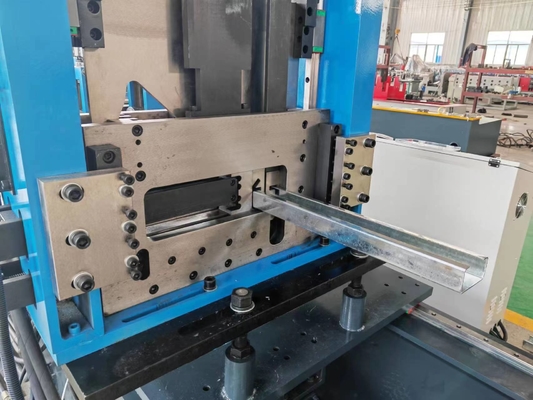

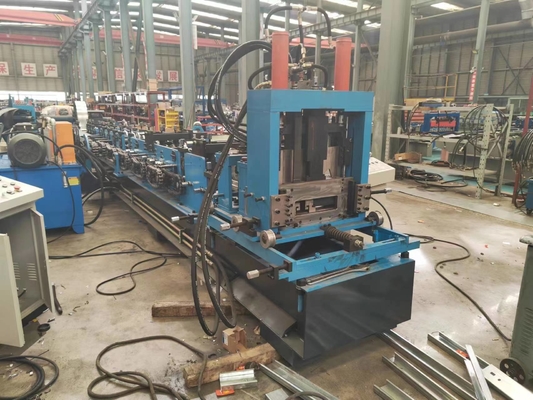

3. برخی از نکات برجسته دستگاه رول شکل دهی purlin AUTO CZ
4. محصولات نهایی C و Z purlin برای مرجع:
5. محصولات پیشنهادی: (انواع دیگر دستگاه رول فرمینگ)
دستگاه رول فرمینگ قاب بندی Lgs برای ویلا دستگاه رول فرمینگ purlin اتوماتیک C/Z دستگاه رول فرمینگ کانال خزدار CU Omega L دستگاه رول فرمینگ
دستگاه رول فرمینگ سقف دو لایه
دستگاه رول شکل دهی پانل عرشه 3 میلی متر Slio / دستگاه ورق موجدار مخزن آب EPS / خط ساندویچ پانل قفل Z rockwoll
6. سوالات متداول
س. آیا دستگاه خوبی دریافت خواهم کرد؟در مورد خواسته من هم همینطور؟
پاسخ: بله آقا/خانم.ما دستگاه را مطابق با ترسیم نمایه شما انجام خواهیم داد.در مورد طراحی نمایه، قبل از تولید دستگاه شما مجدداً با شما تأیید خواهیم کرد.سپس، پس از اتمام دستگاه، دستگاه را آزمایش می کنیم و تضمین می کنیم که دستگاهی که دریافت کرده اید، دستگاه خوبی است.از آنجا که پس از شما راضی با دستگاه، و پس از آن شما پرداخت تعادل.
س. اگر دستگاه خراب شود چه خواهید کرد؟
A: ما 18 ماه گارانتی رایگان و پشتیبانی فنی رایگان برای کل عمر هر دستگاه ارائه می دهیم.اگر قطعات شکسته نمی توانند تعمیر شوند، ما می توانیم قطعات جدید را به طور رایگان جایگزین قطعات شکسته کنیم، اما شما باید هزینه اکسپرس را خودتان بپردازید.اگر فراتر از دوره گارانتی باشد، می توانیم برای حل مشکل مذاکره کنیم و پشتیبانی فنی را برای کل عمر تجهیزات ارائه می دهیم.
س. شرایط پرداخت شما چیست؟
A: 1: ما 30٪ T/T را به عنوان سپرده و 70٪ T/T را به عنوان موجودی قبل از حمل و نقل می پذیریم.
2: ما 100٪ L/C را در دید قبول می کنیم
3: ما پرداخت های Western Union را می پذیریم.
4: سایر شرایط پرداختی که می خواهید پرداخت کنید، لطفاً به من اطلاع دهید و من به شما پاسخ خواهم داد.
