| محل منبع: | هبی |
| نام تجاری: | JCX |
| گواهی: | CE ISO |
| شماره مدل: | دستگاه قاب فولادی LGS C89/140 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | 43,000-45,000USD/set |
| جزئیات بسته بندی: | بسته 20GP SEA یا بسته با جعبه چوبی در صورت LCL با کالاهای دیگر |
| زمان تحویل: | 30-60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 1000 مجموعه در سال |
| ابعاد ماشین (L*W*H): | 4000mm X800mm X1800mm | وزن: | حدود 3050 کیلوگرم |
|---|---|---|---|
| خدمات گارانتی: | 12 ماه و خدمات طولانی مدت | رنگ ماشین: | به عنوان درخواست مشتری |
| نوع برش: | سیستم برش هیدرولیک Automaitc | سیستم کنترل PLC: | سیستم کنترل تمام اتوماتیک PLC |
| برجسته کردن: | دستگاه شکل دهی رول فولادی سبک JCX,دستگاه شکل دهی رول فولادی سبک PLC,دستگاه رول فرمینگ قاب PLC |
||
دستگاه شکل دهی رول قاب فولادی نور سنج اتوماتیک C70 C89 C92 رنگ اتوماتیک برای ویلا
1).گیره تک سر عمودی اتوماتیک: 1 مجموعه
الف. با استفاده از طراحی سفت کردن دست، شناسه سیم پیچ: 460 میلی متر-520 میلی متر، سیم پیچ OD: 1400 میلی متر، بارگیری: 2000 کیلوگرم
b.Frequency تبدیل خودکار uncoiling
ج.قدرت: 2.2 کیلو وات
2).قاب: با استفاده از جوشکاری صفحه فولادی، بازپخت کلی به درمان استرس، برای اطمینان از استفاده طولانی مدت بدون تغییر شکل.برای اطمینان از دقت ابعاد، پردازش مرکز ماشینکاری CNC را بپذیرید.
3).قوس: قوس اصلی ساختار جعبه است، جعبه پردازش مرکز ماشینکاری CNC است، قوس کمکی ساختار مستقل است.
4).Rollingmould: فولاد قالب Cr12Mov، پس از خلاء سخت شده HRC60-62 درجه برای اصلاح سوراخ و انتهای صورت، تراش CNC سطح غلتک را تکمیل می کند.
5).محور اصلی: فولاد ابزار 40Cr، عملیات حرارتی خاموش و معتدل، تکمیل سنگ زنی خارجی.
6).سیستم محرک: سروو موتور و اتصال کاهنده، بین چرخ با عملیات غوطه وری روغن دنده سخت دندان، برای اطمینان از اینکه زمان خدمات طولانی مدت است.
7)..سیستم هیدرولیک
آ.ساختار ذخیره انرژی، صرفه جویی در انرژی و حفاظت از محیط زیست
باجزای هیدرولیک: محصولات Bosch Rexroth آلمان
8).قالب پانچینگ
مواد مدل قالب از فولاد ابزار S45C، درج قالب با فولاد با کیفیت بالا D2 یا SKD11، قطعات قالب با محصولات برنج ژاپن استفاده می شود.
9).قطعات الکتریکی
آ.کنترل کننده حرکتی و PLC وارداتی اصلی
ب.. قطعات ولتاژ پایین برند درجه یک بین المللی
10).چاپگر جوهر افشان CNC
آ.پیکربندی چاپگر جوهرافشان الکترونیکی مبتنی بر حلال درجه صنعتی با کیفیت بالا، نوشتن چاپ شفاف و جامد، نصب آسان
ب. جوهرهای مبتنی بر حلال معمولی، آسان برای خرید، و مقرون به صرفه برای استفاده
c.به صورت خودکار به صورت خودکار توسط نرم افزار طراحی، بدون دخالت انسان، چاپ می کند
دسیستم کنترل می تواند هر گونه اطلاعات اضافی مانند نام شرکت، آرم، وب سایت ها و غیره را اضافه کند.
در مجموع 8 واحد کار می کنند، اما ما همچنین می توانیم قالب های پانچ را به عنوان نیاز شما اضافه کنیم.
پارامترهای دستگاه قاب c89 lgs
| پارامترهای اساسی تجهیزات C89 | |
| متریال مناسب | G300-G550 روکش روی، روکش آلومینیوم روی |
| ضخامت مواد | 0.75-1.2 میلی متر |
| عرض مواد | 182 میلی متر |
| حداکثر سرعت خط | حدود 2800 متر در ساعت |
| راندمان تولید عمومی | 300-700 متر در ساعت |
| برق واحد اصلی | 7.5 کیلووات |
| ولتاژ | 380 ولت / 50 هرتز / 3 فاز |
| قدرت هیدرولیک | 5.5 کیلووات |
| توان کل تجهیزات | 14.5 کیلووات |
| حجم سیلندر هیدرولیک | 120 لیتر |
| کنترل از راه دور واحد اصلی | حالت استاندارد |
| مشت زدن می میرد |
سوراخ گودی، برش پخ، بریدگی وب، برش لب، سوراخ سرویس، سوج، برش، سوراخ پیچ |
| دقت فرورفتگی | +/-0.5 میلی متر |
| جوهر افشانچاپگر | استاندارد (سفارشی با توجه به نیاز خریدار) |
| اندازه ماشین | حدود 4.0 متر * 1.0 متر * 1.5 متر |
| وزن دستگاه | حدود 3050 کیلوگرم |
| رنگ ماشین | آبی، نارنجی، سبز، سیاه (می تواند سفارشی باشد) |
| دیکویل | قدرت: 1.5 کیلو وات، وزن بارگیری: 2000 کیلوگرم، خودکاردکلره کردن |

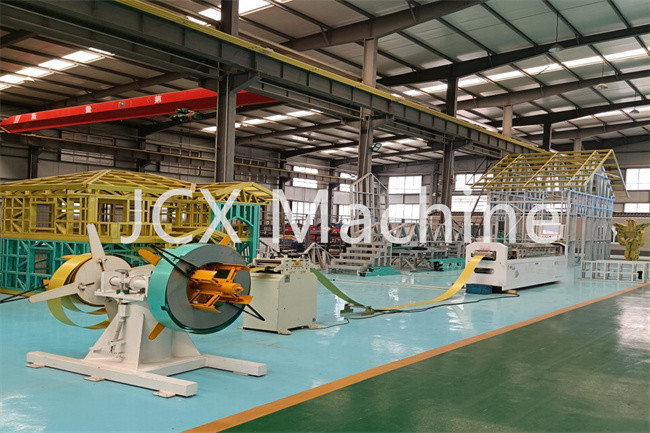

| نه | شرح | تعداد (تنظیم) | تذکر دهید |
| 1 | 3 T Electric2 in 1 Decoiler And Leveling Decoiler یا Decoiler دو سر به صورت اختیاری | 1 | سیم پیچ ها را بگذارید و سیم پیچ را صاف کنید |
| 2 | سیستم انتقال و هیدرولیک | 1 | تسمه فولادی القایی |
| 3 |
دستگاه رول فرمینگ C89 |
1 | ماشین اصلی |
| 4 | سیستم چاپ دوبل | 1 | 1 ست، دو عدد |
| 5 | سیستم کنترل | 1 |
|
| 6 | جدول کارکرد ماشین | 1 | با طراحی، می توانید پس از دریافت دستگاه خودتان را تولید کنید |
| 7 | قطعات یدکی و جعبه ابزار | 1 | مجموعه کامل قطعات یدکی لازم |
سیستم کنترل:
| نام تجاری PLC |
میتسوبیشی | نام تجاری ژاپن |
| نام تجاری ولتاژ پایین / سوئیچ / رمزگذار / دکمه | اشنایدر | برند فرانسه |
| نرم افزار طراحی | راس BD | باید VERTEX BD |
| کنترل نرم افزار ماشین | برنامه توسعه خود | ما حق ثبت اختراع این فناوری را داریم |
| آیا می توان از اینترنت پشتیبانی کرد یا نه | می تواند از اینترنت پشتیبانی کند | اگر به کنترل از راه دور نیاز دارید، لطفا با من قرارداد ببندید، نیاز به سفارشی سازی دارد |
برنامه های کاربردی:

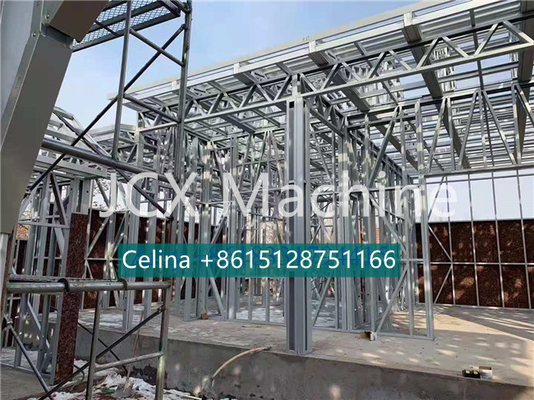

دستگاه قاب فولادی lgs ما می تواند سقف خانه، کف، دیوار، خرپا را همه بسازد.
سیستم روغن کاری اتوماتیک
