محل منبع: | چین |
نام تجاری: | JCX |
گواهی: | CE ISO |
شماره مدل: | دستگاه رول فرمینگ دو لایه |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | USD11500-USD12500 PER SET |
جزئیات بسته بندی: | بسته استاندارد دریا: پوشیده شده با فیلم پلاستیکی، در ظرف 20'gp ثابت شده است |
زمان تحویل: | حدود 30 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union، |
قابلیت ارائه: | 30 ست در ماه |
نام محصول: | دستگاه رول فرمینگ دولایه سقف فلزی | ولتاژ: | 3 فاز 380 ولت 50 هرتز (به درخواست مشتری) |
---|---|---|---|
سیستم کنترل: | کنترل PLC دلتا (برند وارداتی تمام اتوماتیک) | ماده خام: | PPGL، آلومینیوم، GI، GL، PPGI |
مواد غلتکی: | فولاد 45#، با پوشش کروم | وزن: | 7T |
ابعاد (L*W*H): | حدود 7.2M*1.3M*1.6M | گواهی: | CE/ISO |
کادر بندی: | فولاد 300H | استفاده: | سقف و دیوار فلزی |

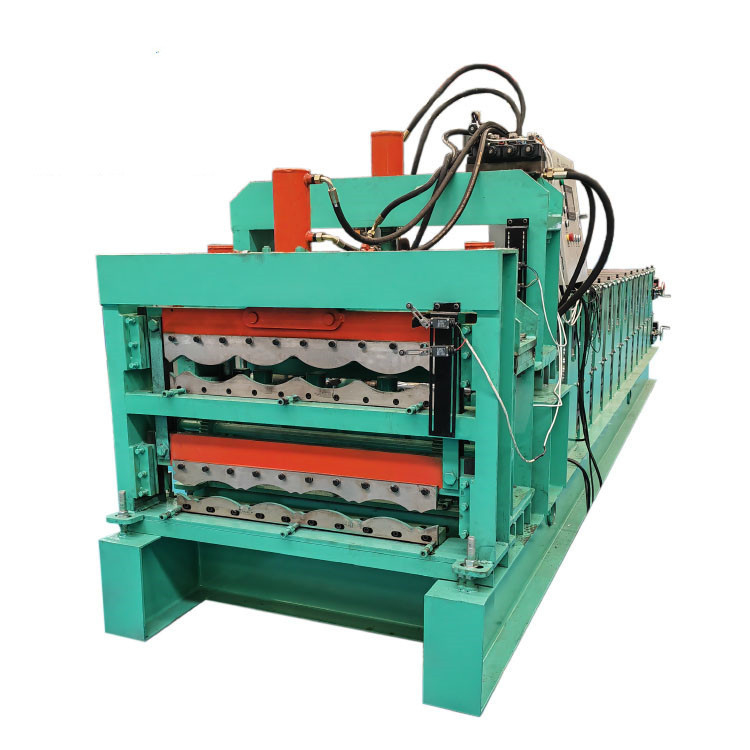

دستگاه شکل دهی رول ورق های فلزی دو طبقه برای پانل های دیواری و سقف
1. توضیحات دستگاه رول تشکیل دو لایه
دستگاههای رولساز دولایه بهگونهای طراحی شدهاند که ورقهای فلزی کلاف را به شکلهای کاشی ذوزنقهای، موجدار و لعابدار در میآورند.این فرآیند، سیم پیچ فلزی مسطح از طریق یک سری از غلتک های فولادی سخت شده پیوسته است که در هنگام عبور از آنها، فلز را ایستگاه به ایستگاه به شکل تمام شده در می آورد.محصولات نهایی برای سقف و دیوار پانل.
از آنجا که ضخامت مواد کار متفاوت است، قدرت تسلیم متفاوت است، و مشخصات پروفیل متفاوت است، این عوامل بر پیکربندی دستگاه متفاوت است، بنابراین اگر می خواهید یک دستگاه رول فرمینگ سقف دو لایه را سفارشی کنید، لطفاً ارسال کنید. طراحی نمایه شما، ضخامت مواد شما، قدرت تسلیم و غیره را به من بدهید تا مهندسان ما بتوانند به شما کمک کنند دستگاه مناسب را مطابق با نیاز خود سفارشی کنید.
این دستگاه رول فرمینگ دو لایه دارای دو نوع پروفیل است:ورق سقف کاشی پله ای + ورق سقف کاشی پله ای
دیگران:
ورق سقف ایبر + ورق سقف ایبر
ورق سقف ایبر + ورق سقف موج
ورق سقف ایبر + ورق سقف کاشی پله ای
ورق سقف موج + ورق سقف موج
ورق سقف موجی + ورق سقف کاشی پله ای
ورق سقف کاشی پله ای + ورق سقف کاشی پله ای
اگر شرایطی برای سرعت تولید، توان، ولتاژ و برند دارید، لطفاً از قبل توضیح دهید.
2. جزئیات فنی دستگاه رول تشکیل دو لایه
مشخصات ماشین | |
وزن | حدود 7.6 تن |
اندازه | حدود 7 متر × 1.3 × 1.6 متر (طول x عرض x ارتفاع) |
رنگ | رنگ اصلی: بول یا به عنوان نیاز شما |
رنگ هشدار: زرد | |
مواد اولیه مناسب | |
مواد | GI PPGI GL PPGL |
ضخامت | 0.3-0.8 میلی متر |
قدرت تسلیم | 235 مگاپاسکال |
پارامترهای فنی اصلی | |
تعداد ایستگاه های غلتک های شکل دهی | بالا 13 + پایین 16 |
قطر شفت غلتک های شکل دهی | 70 میلی متر |
سرعت رول فرمینگ | 15 متر در دقیقه |
مواد غلتک های تشکیل دهنده | فولاد 45#، با پوشش کروم |
مواد برش | Cr12MOV، با درمان خاموش |
سیستم کنترل | PLC |
نیاز برق | قدرت موتور اصلی: 4 کیلو وات |
قدرت موتور یونیت هیدرولیک: 4 کیلو وات | |
ولتاژ برق | با توجه به نیاز مشتری |
3. اجزای اصلیدستگاه رول فرمینگ دو لایه
Decoiler دستی | 1 مجموعه |
میز تغذیه | 1 مجموعه |
رول فرمینگ واحد | 1 مجموعه |
واحد برش پست | 1 مجموعه |
ایستگاه هیدرولیک | 1 مجموعه |
سیستم کنترل PLC | 1 مجموعه |
میز احیا | 1 مجموعه |
4. جریان تولیددستگاه رول فرمینگ دو لایه
بازکردن ورق --- راهنمای ورودی -- شکل دهی رول --- اصلاح صافی --- اندازه گیری طول --- برش پانل -- پانل ها به پشتیبان (گزینه: پشته ساز خودکار)
5. مزایای مادستگاه رول فرمینگ دو لایه
· بیش از 10 مهندس وبیش از 10 طراحبا بیش از 10 سال سابقه
·ما سیستم تولید را تکمیل کرده ایم.و بیش از 20 مجموعه از دستگاه های CNC که می توانند دستگاه های زیادی را پشتیبانی کنند.
·دوره گارانتی دستگاه ما 12 ماه است و ما پشتیبانی فنی را برای کل عمر تجهیزات ارائه می دهیم.
· مساحت کارگاه ما 25000 متر مربع
·ما با دقت بیشتری با جزئیات برخورد می کنیم.oغلطک ها و شفت ها را 3 بار پردازش می کنیم.
6. کاربرد Theدستگاه رول فرمینگ دو لایه
این دستگاه به طور گسترده ای در تولید ورق های سقف فلزی و پانل دیوار استفاده می شود.ماشین آلات ما به بسیاری از کشورها صادر می شود: رواندا، تایلند، فیلیپین، دبی، ایالات متحده آمریکا، آفریقای جنوبی، پرو، روسیه، عربستان سعودی، مالزی، اندونزی، و غیره.
7. عکس محصول مادستگاه رول فرمینگ دو لایه
8. سوالات متداول
Q. چگونه می توان یک نقل قول دریافت کرد؟
الف 1. نقشه پروفیل را به من بدهید و ضخامت مواد شما بسیار مهم است.
2. اگر برای سرعت تولید، توان، ولتاژ و برند نیاز دارید، لطفاً از قبل توضیح دهید.
3. اگر طراحی نمایه خود را ندارید، میتوانیم برخی از مدلها را مطابق با استاندارد بازار محلی شما توصیه کنیم.
س. اگر طراحی نمایه ندارم، اما می خواهم یک دستگاه بخرم، می توانید به من کمک کنید؟
پاسخ: بله آقا/خانم.اگر نقشه های نمایه ندارید، راه حل ها عبارتند از:
1: تصاویر پروفایل خود را در اختیار من قرار دهید.
2: کشور خود را به من بگویید و من بررسی می کنم که آیا ما دستگاه های پروفایل مشابه / مرتبط را در آنجا به شما می فروشیم یا خیر.من به شما توصیه می کنم
نقشه های پروفایل مرتبط
3: هر گونه اطلاعاتی که دارید به من بگویید و پاک کردن پروفایل های مورد نیاز شما برای من مفید خواهد بود.و سپس از شما نقل قول کند.
س: چگونه از شرکت ما بازدید کنیم؟
A: 1. پرواز به فرودگاه پکن: با قطار سریع السیر از پکن نان به Cangzhou Xi (1 ساعت)، سپس ما می توانیم شما را انتخاب کنیم.
2. پرواز به فرودگاه شانگهای: با قطار سریع السیر از شانگهای Hongqiao به Cangzhou Xi (4.5 ساعت)، سپس ما می توانیم شما را انتخاب کنیم.
3. پرواز به فرودگاه گوانگژو: از طریق هوا از گوانگژو به پکن airtpot.با قطار سریع السیر از پکن نان به کانگژو شی (1 ساعت)، سپس می توانیم شما را سوار کنیم.
